圆型散流器有CD一F平面、CD-S凸面二种。

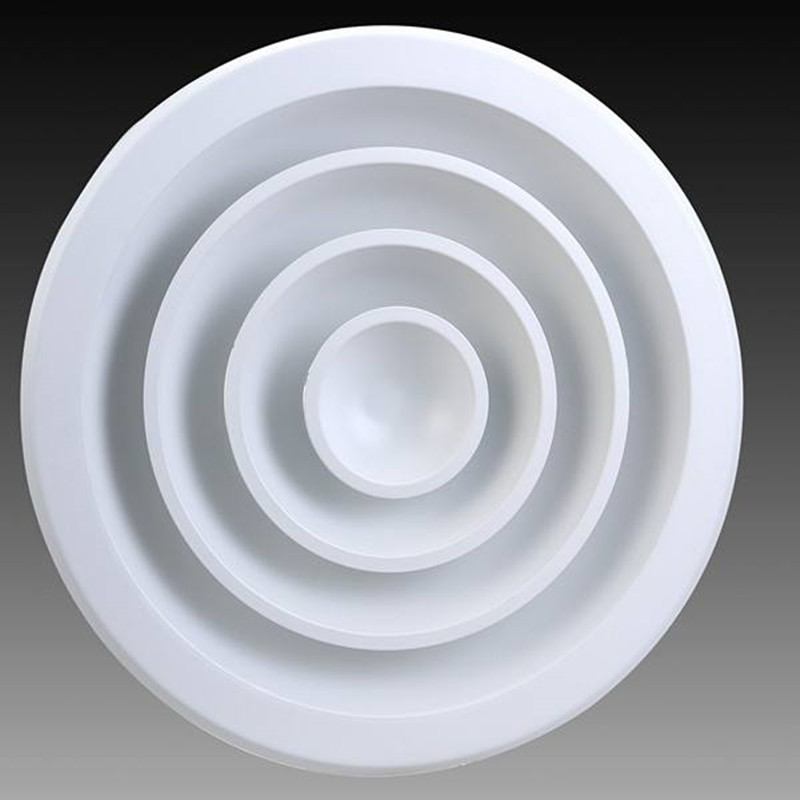

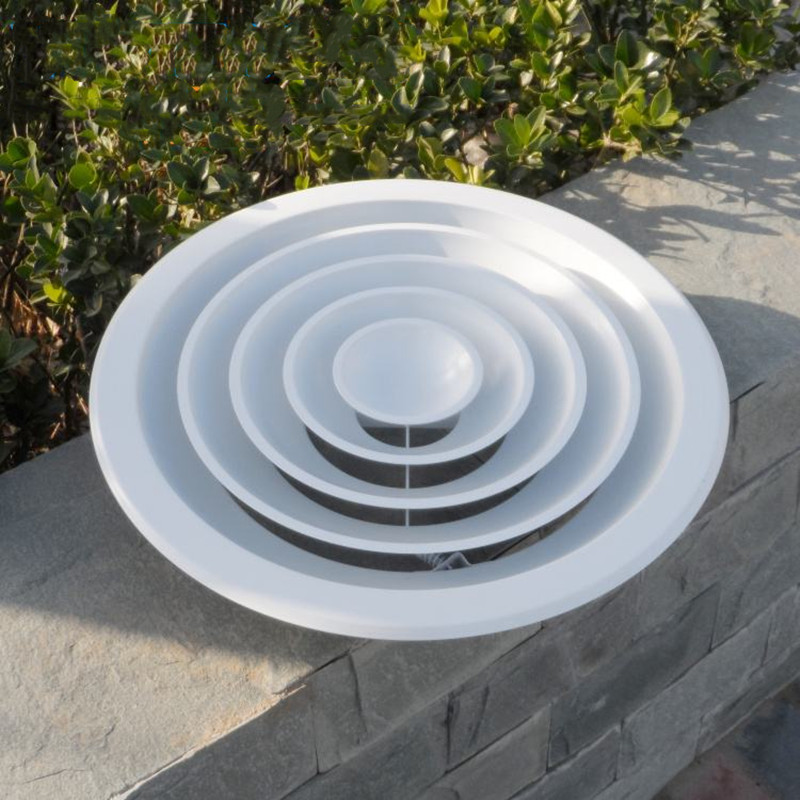

CD-F型为水平圆形散流器,通常安装在天花板上,气流沿45°方向喷出。该散流器三层锥状叶片与外框平齐。内芯组合件均可随时方便地拆装。散流器整体造型美观,表面可按客户要求选择颜色,可与建筑色彩相协调。

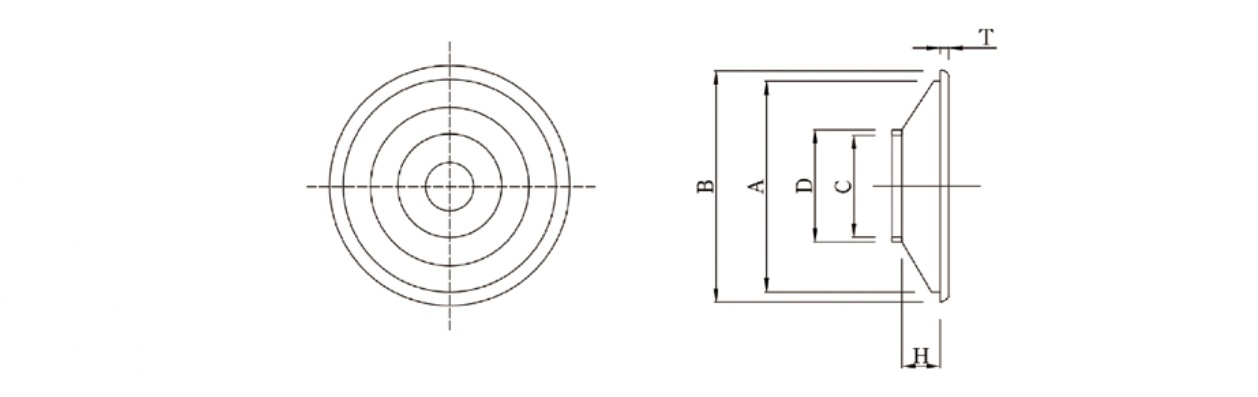

CD-F散流器规格表
型号 | 规格尺寸 | 名义尺寸 D(mm) | 颈部外净尺寸 C(mm) | 面部外包尺寸 B(mm) | 开孔尺寸 A(mm) | T(mm) | H(mm) |
150F | 6" | Φ153 | Φ147 | Φ318 | Φ280 | 10 | 45 |
200F | 8" | Φ203 | Φ197 | Φ432 | Φ370 | 13 | 60 |
250F | 10" | Φ254 | Φ248 | Φ540 | Φ470 | 16 | 75 |
300F | 12" | Φ305 | Φ299 | Φ648 | Φ570 | 16 | 90 |
350F | 14" | Φ356 | Φ350 | Φ750 | Φ650 | 18 | 110 |
400F | 16" | Φ406 | Φ400 | Φ864 | Φ750 | 22 | 120 |
450F | 18" | Φ457 | Φ451 | Φ991 | Φ840 | 25 | 130 |

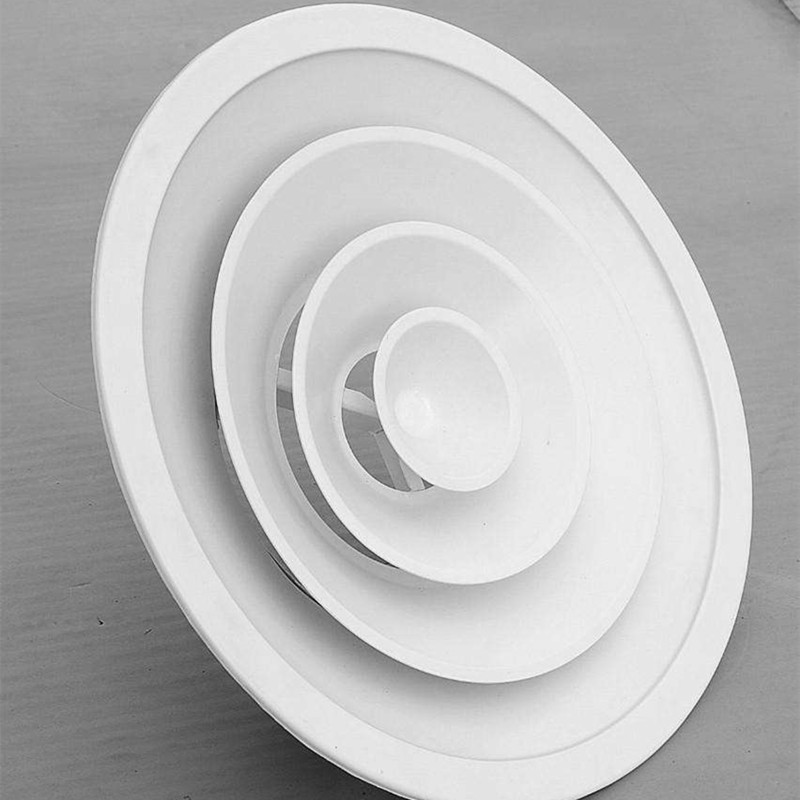

CD-S为凸型散流器,吹出气体沿水平方向喷出,呈贴附型。该散流器呈阶梯型,提供了较大的自由面积,气流通过压降极小。圆形扩展锥的特点是能将主气流和负气流高度混合,消除了不应有的直吹风。及内芯组合件可方便地拆装,可与蝶阀配合使用。

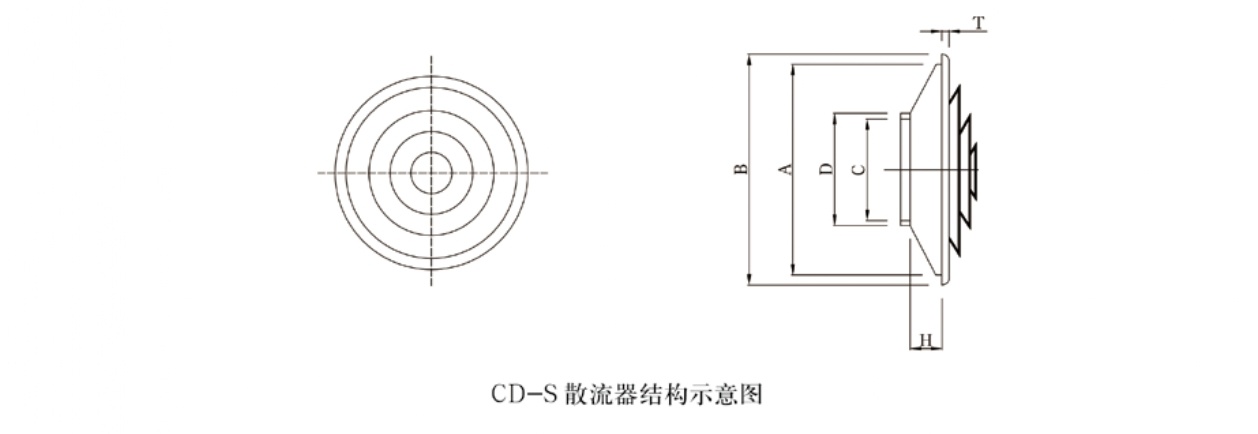

CD-S散流器规格表
型号 | 规格尺寸 | 名义尺寸 D(mm) | 颈部外净尺寸 C(mm) | 面部外包尺寸 B(mm) | 开孔尺寸 A(mm) | T (mm) | H (mm) | R (mm) |
150F | 6" | Φ153 | Φ147 | Φ318 | Φ280 | 10 | 45 | 35 |
200F | 8" | Φ203 | Φ197 | Φ432 | Φ370 | 13 | 60 | 43 |
250F | 10" | Φ254 | Φ248 | Φ540 | Φ470 | 16 | 75 | 62 |
300F | 12" | Φ305 | Φ299 | Φ648 | Φ570 | 16 | 90 | 72 |
350F | 14" | Φ356 | Φ350 | Φ750 | Φ650 | 18 | 110 | 78 |
400F | 16" | Φ406 | Φ400 | Φ864 | Φ750 | 22 | 120 | 98 |
450F | 18" | Φ457 | Φ451 | Φ991 | Φ840 | 25 | 130 | 110 |
