HTF (PYHL-14A)型高温排烟混流风机

HL3-2A系列低噪声节能混流通风机和HTF (PYHL-14A)系列高温排烟低噪声节能混流通风机,是介于轴流式和离心式通风机之间的一种新型风机,它具有离心式风机的高压力,轴流风机的大流量,效率高、节能好、噪声低、安装方便等特点。本系列通风机设计新型、结构紧凑、体积小、重量轻、易安装、与老型号的离心式风机相比可节电20%,转速小于2000r/min时,噪声低于75dB (A),风机连接管道和安装在空调箱时,噪声小于70dB (A)。可代替200pa以下的中、低压离心风机,广泛应用于工业、民用建筑通风除尘等。PYHL-14A系列风机是HTF系列的派生产品,风机进风端装有集流消音器,产品能在300℃左右环境温度中正常运转1小时,既能作通风换气,又能起高温排烟等双重作用,适用于地下隧道、地下商场、地下车库等消防配套设施。

一、风机的结构特性

风机主要有叶轮、机壳、进口集流器、导流片、电动机等部件组成。叶轮采用有子午加速特点的扭曲平板片焊接在轮毂上。经动平衡校验,超速试验,具有良好的空气动力性能。机壳采用圆筒形,与消音功能的集流器联接成整体。出口装有导流片,具有良好的气流分布,压力稳定。PYHL-14A型风机设计二次进风,有利于降低电机的环境温度。

二、风机的用途

HL3-2A系列混流通风机和HTF(PYHL-14A)系列高温排烟混流通风机广泛应用于地下隧道、地下车库、高级民用建筑、冶金、厂矿等场所的通风换气及消防高温排烟, HL3-2A系列风机输送气体温度不得超过80℃, HTF (PYHL-14A)系列风机工作温度为300℃。气体内不允许有粘性物质,所含的尘土及硬颗粒不等于150mg/m³，特殊环境可加工防爆结构形式的风机。

三、风机性能的选择

风机的性能可从表上查阅,表中列出的性能是最高效率范围内的性能,按流量分为五个特点,选用时按性能表为准,出厂的风机合格品性能在额定流量下全压值不超过±5%。性能选用表是标准状态下的性能。无论技术文件或定货要求的性能均按标准状态为准,标准状态大气压为101325pa, t=20,相对温度=50%空气状态,当实际使用条件下与上述不符合时按有关公式进行换算。风机安装方式可分为立式和卧式,如立式安装在订货中注明,如流量,压力安装尺寸等性能参数有特殊要求时,公司将为您另行设计生产。HTF (PYHL-14A)系列通风机的流量数值为300℃高温空气的流量值,比平常选用时HL3-2A系列风机流量值±5%。

风机代号定义：


四、PYHL-14A系列混流排烟风机性能参数

机号 No.	风量 (m³/h)	全压 (pa)	功率 (kw)	转速 (rpm)	噪声 dB(A)	重量（kg）
2.5A	2366	402	0.75	2900	74	54
	2141	452
	1780	532
	1570	542
	1407	554
	1182	100	0.55	1450	62	53
	1070	113
	890	133
	785	135
	703	139
	783	44	0.37	960	53	53
	708	50
	589	58
	520	59
	466	61
3A	4081	578	1.1	2900	75	63
	3699	651
	3076	767
	2714	780
	2432	798
	2043	145	0.55	1450	62	56
	1850	163
	1538	192
	1357	195
	1216	200
	1353	63	0.37	960	53	56
	1224	71
	1018	84
	899	85
	805	87
3.5A	6490	787	2.2	2900	76	70
	5874	887
	4885	1044
	4309	1062
	3862	1086
	3245	197	0.55	1450	63	60
	2937	222
	2443	261
	2154	265
	1931	272
	2148	86	0.55	960	55	60
	1944	97
	1617	114
	1426	116
	1277	119

机号 No.	风量 (m³/h)	全压 (pa)	功率 (kw)	转速 (rpm)	噪声 dB(A)	重量（kg）
5.5A	12472	486	3	1450	70	126
	11289	548
	9389	644
	8282	655
	7421	670
	8258	213	1.1	960	62	120
	7474	240
	6216	282
	5484	287
	4913	294
	6193	120	0.75	720	58	125
	5605	135
	4662	159
	4112	162
	3684	165
6A	16194	578	5.5	1450	71	200
	14656	652
	12190	767
	10753	780
	9643	798
	10721	253	1.5	960	67	135
	9703	286
	8070	336
	7120	342
	6378	350
	8041	142	0.75	720	59	135
	7278	161
	6053	189
	5339	192
	4784	197
6.5A	20589	679	7.5	1450	76	230
	18634	765
	15498	890
	13672	916
	12249	937
	13631	298	2.2	960	69	190
	12337	335
	10260	394
	9052	401
	8110	411
	10223	167	1.1	720	63	165
	9252	189
	7695	222
	6789	226
	6083	231

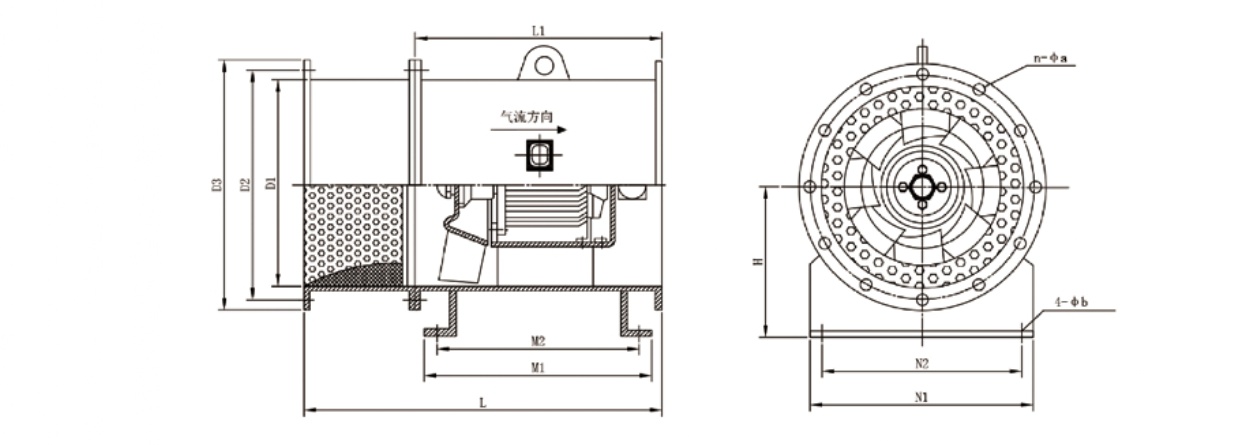

五、PYHL-14A型混流排烟风机外形及安装尺寸(mm)


机号	D1	D2	D3	2P				4P (10P)				6P				8P				N1	N2	n-φa	φb	H
机号	D1	D2	D3	L	L1	M1	M2	L	L1	M1	M2	L	L1	M1	M2	L	L1	M1	M2	N1	N2	n-φa	φb	H
2.5	φ280	φ310	φ340	660	490	440	400	660	490	440	400	660	490	440	400					250	150	6-φ8.5	φ11	205
3	φ340	φ370	φ400	690	490	440	400	690	490	440	400	690	490	440	400					300	200	6-φ8.5	φ11	240
3.5	φ410	φ440	φ470	770	570	520	480	690	490	440	400	690	490	440	400					300	200	6-φ8.5	φ11	275
4	φ460	φ490	φ520	940	690	640	600	740	490	440	400	740	490	440	400					400	300	8-φ8.5	φ11	300
4.5	φ510	φ545	φ580	950	700	650	610	780	530	480	440	760	510	460	420					400	300	8-φ8.5	φ11	330
5	φ560	φ595	φ630	1170	900	850	810	870	600	550	510	800	530	480	440					500	400	12-φ10.5	φ13	355
5.5	φ610	φ645	φ680					920	630	580	540	890	600	550	510	920	630	580	540	500	400	12-φ10.5	φ13	380
6	φ680	φ715	φ750					1070	760	710	670	940	630	580	540	940	630	580	540	550	450	12-φ10.5	φ13	425
6.5	φ730	φ770	φ810					1085	790	750	700	940	645	630	580	925	630	590	540	600	500	12-φ10.5	φ13	450
7	φ790	φ830	φ870					1200	890	850	800	1070	760	720	670	960	650	610	560	650	550	16-φ10.5	φ13	480
7.5	φ840	φ880	φ920					1280	950	910	860	1120	790	750	700	1090	760	720	670	700	600	16-φ12.5	φ15	505
8	φ900	φ940	φ980					1300	950	910	860	1140	790	750	700	1110	760	720	670	740	640	16-φ12.5	φ15	540
8.5	φ960	φ1000	φ1040					1360	1010	970	920	1240	890	850	800	1140	790	750	700	790	690	16-φ12.5	φ15	570
9	φ1010	φ1055	φ1100					1440	1070	1000	950	1310	940	870	820	1260	890	820	770	830	730	16-φ12.5	φ15	595
9.5	φ1070	φ1115	φ1160					1510	1120	1050	1000	1330	940	870	820	1280	890	820	770	880	780	16-φ12.5	φ15	625
10	φ1120	φ1165	φ1210					1680	1250	1180	1130	1430	1000	930	880	1370	940	870	820	930	830	16-φ12.5	φ15	650
10.5	φ1180	φ1225	φ1270					1640	1200	1130	1080	1390	950	880	830	1340	900	830	780	970	870	20-φ12.5	φ15	680
11	φ1240	φ1290	φ1340					1700	1250	1180	1130	1400	950	880	830	1350	900	830	780	1020	920	20-φ12.5	φ15	715
11.5	φ1300	φ1350	φ1400					1860	1400	1330	1280	1460	1000	930	880	1410	950	880	830	1060	960	20-φ12.5	φ15	745
12	φ1350	φ1400	φ1450					1960	1450	1380	1330	1560	1050	980	930	1460	950	880	830	1110	1010	20-φ12.5	φ15	780
12.5	φ1410	φ1460	φ1510					2090	1550	1490	1430	1640	1100	1040	980	1540	1000	940	880	1160	1060	20-φ12.5	φ15	810
13	φ1460	φ1510	φ1560					1510	950	890	830	1810	1250	1190	1130	1560	1000	940	880	1200	1100	24-φ12.5	φ15	835
13.5	φ1520	φ1570	φ1620					1560	1000	940	880	1960	1400	1340	1280	1610	1050	990	930	1240	1140	24-φ12.5	φ15	870
14	φ1570	φ1620	φ1670					1560	1000	940	880	2010	1450	1390	1330	1760	1200	1140	1080	1280	1180	24-φ12.5	φ15	895

备注: 1、带有下划线的为10P (560rpm)尺寸。

2、此型号如用户无要求按常规制作,无消声段。

3、为了同用户的安装尺寸保持一致,法兰打孔尺寸(n-φa)仅供参考,若用户没有说明情况,本公司一般不打孔。

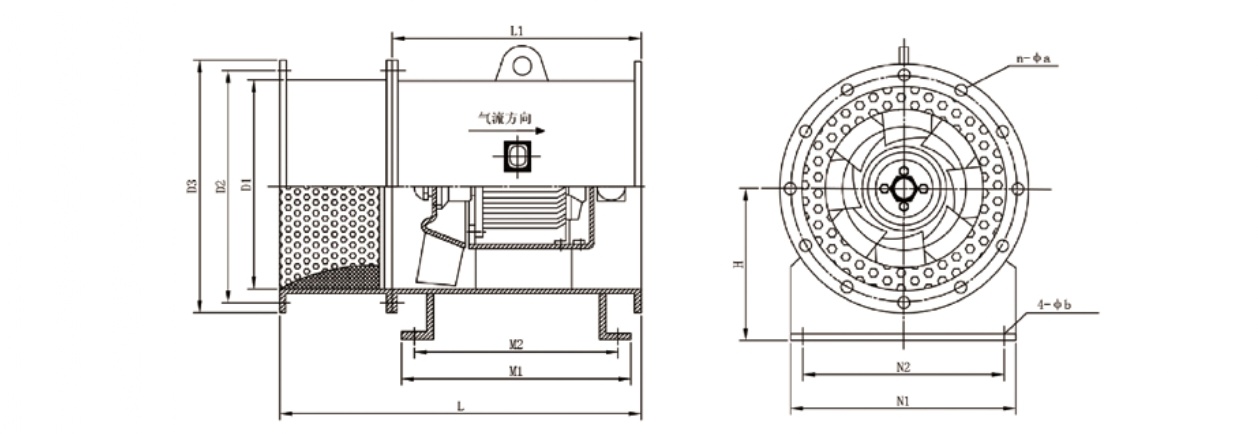

PYHL-14A系列双速混流排姻风机外形及安装尺寸


机号	D1	D2	D3	S1				S2				S3				N1	N2	n-φa	φb	H
机号	D1	D2	D3	L	L1	M1	M2	L	L1	M1	M2	L	L1	M1	M2	N1	N2	n-φa	φb	H
4.5	φ510	φ545	φ580	1040	790	740	700	850	600	550	510					400	300	8-8.5	φ11	330
5	φ560	φ595	φ630	1220	950	900	860	900	630	580	540					500	400	12-10.5	φ13	355
5.5	φ610	φ645	φ680	920	630	580	540	920	630	580	540	940	650	600	560	500	400	12-10.5	φ13	380
6	φ680	φ715	φ750	1100	790	740	700	960	650	600	560	1200	890	840	800	550	450	12-10.5	φ13	425
6.5	φ730	φ770	φ810	1190	890	850	800	1060	760	720	670	1190	890	850	800	600	500	12-10.5	φ13	450
7	φ790	φ830	φ870	1260	950	910	860	1100	790	750	700	1260	950	910	860	650	550	16-10.5	φ13	480
7.5	φ840	φ880	φ920	1280	950	910	860	1220	890	850	800	1340	1010	970	920	700	600	16-10.5	φ15	505
8	φ900	φ940	φ980	1360	1010	970	920	1240	890	850	800	1360	1010	970	920	740	640	16-12.5	φ15	540
8.5	φ960	φ1000	φ1040	1420	1070	1030	980	1300	950	910	860	1420	1070	1030	980	790	690	16-12.5	φ15	570
9	φ1010	φ1055	φ1100	1490	1120	1050	1000	1380	1010	940	890	1520	1150	1080	1030	830	730	16-12.5	φ15	595
9.5	φ1070	φ1115	φ1160	1540	1150	1080	1030	1390	1000	930	880	1540	1150	1080	1030	880	780	16-12.5	φ15	625
10	φ1120	φ1165	φ1210	1730	1300	1230	1180	1500	1070	1000	950	1730	1300	1230	1180	930	830	16-12.5	φ15	650
10.5	φ1180	φ1225	φ1270	1690	1250	1180	1130	1390	950	880	830	1840	1400	1330	1280	970	870	20-12.5	φ15	680
11	φ1240	φ1290	φ1340	1850	1400	1330	1280	1400	950	880	830	1850	1400	1330	1280	1020	920	20-12.5	φ15	715
11.5	φ1300	φ1350	φ1400	1910	1450	1380	1330	1460	1000	930	880	1710	1450	1380	1330	1060	960	20-12.5	φ15	745
12	φ1350	φ1400	φ1450	2060	1550	1480	1430	1560	1050	980	930	2060	1550	1480	1430	1110	1010	20-12.5	φ15	780
12.5	φ1410	φ1460	φ1510	2090	1550	1490	1430	1640	1100	1040	980	2090	1550	1490	1430	1160	1060	20-12.5	φ15	810
13	φ1460	φ1510	φ1560	1810	1250	1190	1130									1200	1100	24-12.5	φ15	835
13.5	φ1520	φ1570	φ1620	1960	1400	1340	1280									1240	1140	24-12.5	φ15	870
14	φ1570	φ1620	φ1670	2010	1450	1390	1330									1280	1180	24-12.5	φ15	895
