凭借多年来专业研制、生产各种碳钢、玻璃钢低噪声轴流离心式屋顶风机的成功经验,随着市场需要,本公司引进和结合国际上的先进技术,经过优化设计, 以先进的技术装备、制造和开发了 RFW系列铝合金低噪声轴流离心式屋顶风机。
一、产品特色
1、风机叶轮:采用优质铝合金材料,该叶轮具有风量大、噪声低、高效率等特点,配用双向可逆的叶片时,可在同一安装位置下实现正反双向通风、叶片角度在静态时可根据出风要求任意调节,送、排风兼用。
2、风机配套电机:用防护等级IP54、绝缘等级F级电机,如配绝缘等级为H级,产品可在300℃ /45min高温环境下连续运行;另也可配防爆电机、双速电机和变频电机。
3、风机外壳:可采用铝合金制造,也可采用钢板制造。本风机整体结构强度按50m/s极端室外风速的条件进行设计。具有较好的抗风能力。
4、风帽:可采用铝合金制造,也可采用镀锌板制造。扁平状流线型、模块化风帽,专利技术,重量轻,强度高,风阻小,通风流畅。
5、风阀:采用重力自动关闭式或电动驱动启闭式。重力自动关闭式风阀框架材质为热镀锌板框架,铝合金百叶;电动驱动启闭式风阀叶片采用铝合金保温型百叶制造,防结露,防气流倒灌,尤其适合北方严寒地区使用。排烟、通风二用,可选配排烟防火阀,风机、排烟防火阀均已通过国家消防产品型式试验。
6、运转平稳:本风机的转动惯量小,平衡品质优,平衡品质达到1S01940标准的G2.5平衡品质等级水平。整机经过机械运转试验、振动试验和气动性试验,以保证达到运行平稳、可靠的要求,有效延长风机的使用寿命,降低噪音,减小振动。
二、命名规范

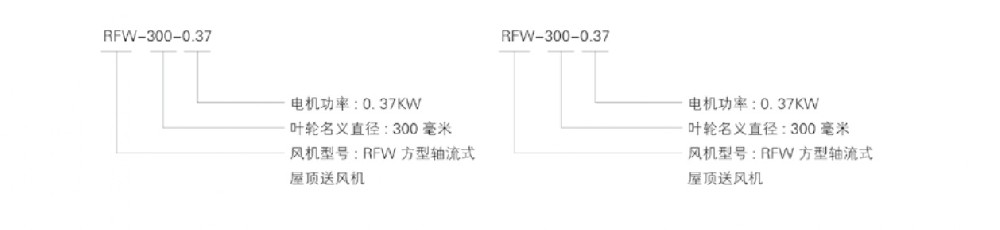

为了能够清楚完整地描述风机的主要信息,下面对风机命名方法做详细解释:
三、RFW系列低噪声方形轴流式屋顶风机性能表
机号 No | 风量 (m3/h) | 全压 (Pa) | 功率 (kw) | 转速 (r/min) | 噪声dB(A) |
300 | 3470 | 172 | 0.37 | 2850 | 71 |
3150 | 196 | ||||
2730 | 220 | ||||
1730 | 59 | 0.06 | 1450 | 57 | |
1640 | 63 | ||||
1470 | 68 | ||||
400 | 7820 | 183 | 0.75 | 2850 | 73 |
6660 | 219 | ||||
5560 | 238 | ||||
5980 | 167 | 0.55 | 1450 | 72 | |
5670 | 175 | ||||
4800 | 181 | ||||
500 | 8450 | 128 | 0.55 | 1450 | 72 |
7350 | 154 | ||||
5880 | 181 | ||||
7360 | 107 | 0.37 | 960 | 66 | |
7030 | 116 | ||||
6720 | 124 | ||||
6300 | 84 | 0.25 | 720 | 62 | |
5250 | 87 | ||||
4300 | 91 | ||||
560 | 11800 | 161 | 1.1 | 1450 | 75 |
10330 | 193 | ||||
8260 | 228 | ||||
10330 | 135 | 0.75 | 960 | 69 | |
9890 | 145 | ||||
9440 | 156 | ||||
8850 | 105 | 0.55 | 720 | 65 | |
7370 | 109 | ||||
6040 | 114 | ||||
630 | 18230 | 243 | 2.2 | 1450 | 76 |
17010 | 263 | ||||
15800 | 279 | ||||
13370 | 176 | 1.1 | 960 | 71 | |
12150 | 192 | ||||
11000 | 202 | ||||
10230 | 116 | 0.75 | 720 | 66 | |
9720 | 133 | ||||
9230 | 143 |
机号 No | 风量 (m3/h) | 全压 (Pa) | 功率 (kw) | 转速 (r/min) | 噪声dB(A) |
710 | 19200 | 162 | 1.5 | 960 | 74 |
16400 | 197 | ||||
13700 | 207 | ||||
13150 | 138 | 1.1 | 720 | 69 | |
12000 | 160 | ||||
10080 | 173 | ||||
10180 | 81 | 0.55 | 560 | 63 | |
9300 | 92 | ||||
7800 | 100 | ||||
800 | 28350 | 166 | 2.2 | 960 | 76 |
26250 | 197 | ||||
24150 | 217 | ||||
21050 | 123 | 1.5 | 720 | 70 | |
18900 | 146 | ||||
16700 | 159 | ||||
16500 | 74 | 0.75 | 560 | 65 | |
15000 | 91 | ||||
12900 | 115 | ||||
900 | 37000 | 192 | 3.0 | 960 | 76 |
30500 | 224 | ||||
25200 | 243 | ||||
33700 | 120 | 2.2 | 720 | 73 | |
29500 | 148 | ||||
25000 | 168 | ||||
25300 | 97 | 1.1 | 560 | 69 | |
22600 | 112 | ||||
19540 | 120 | ||||
1000 | 54100 | 238 | 5.5 | 960 | 80 |
47250 | 272 | ||||
40950 | 304 | ||||
48300 | 134 | 3.0 | 720 | 75 | |
42000 | 159 | ||||
36750 | 174 | ||||
29500 | 105 | 1.5 | 560 | 71 | |
25400 | 119 | ||||
21500 | 126 |
机号 No | 转速 (r/min) | 风量 (m3/h) | 全压 (Pa) | 功率 (kw) | 额定电流（A） | 噪声 dB(A) |
300 | 2850 | 3470 | 172 | 0.37 | 0.95 | 71 |
3150 | 196 | |||||
2730 | 220 | |||||
1450 | 1730 | 56 | 0.06 | 0.28 | 57 | |
1640 | 63 | |||||
1470 | 68 | |||||
400 | 2850 | 7820 | 183 | 0.75 | 1.8 | 73 |
6660 | 219 | |||||
5560 | 238 | |||||
1450 | 5980 | 167 | 0.55 | 1.6 | 72 | |
5670 | 175 | |||||
4800 | 181 | |||||
500 | 1450 | 8450 | 128 | 0.55 | 1.6 | 72 |
7350 | 154 | |||||
5880 | 181 | |||||
960 | 7360 | 107 | 0.37 | 1.3 | 66 | |
7030 | 116 | |||||
6720 | 124 | |||||
720 | 6300 | 84 | 0.25 | 1.1 | 62 | |
5250 | 87 | |||||
4300 | 91 | |||||
560 | 1450 | 11800 | 161 | 1.1 | 2.8 | 75 |
10330 | 193 | |||||
8260 | 228 | |||||
960 | 10330 | 135 | 0.75 | 2.3 | 69 | |
9890 | 145 | |||||
9440 | 156 | |||||
720 | 8850 | 105 | 0.55 | 1.9 | 65 | |
7370 | 109 | |||||
6040 | 114 | |||||
630 | 1450 | 18230 | 243 | 2.2 | 5.0 | 76 |
17010 | 263 | |||||
15800 | 279 | |||||
960 | 13370 | 176 | 1.1 | 3.2 | 71 | |
12150 | 192 | |||||
11000 | 202 | |||||
720 | 10230 | 116 | 0.75 | 2.6 | 66 | |
9720 | 133 | |||||
9230 | 143 | |||||
710 | 960 | 19200 | 162 | 1.5 | 4.0 | 74 |
16400 | 197 | |||||
13700 | 207 | |||||
720 | 13150 | 138 | 1.1 | 3.7 | 69 | |
12000 | 160 | |||||
10080 | 173 | |||||
560 | 10180 | 81 | 0.55 | 1.95 | 63 | |
9300 | 92 | |||||
7800 | 100 | |||||
800 | 960 | 28350 | 166 | 2.2 | 5.6 | 76 |
26250 | 197 | |||||
24150 | 217 | |||||
720 | 21050 | 123 | 1.5 | 1.8 | 70 | |
18900 | 146 | |||||
16700 | 159 | |||||
560 | 16500 | 74 | 0.75 | 3.1 | 65 | |
15000 | 91 | |||||
12900 | 115 | |||||
900 | 960 | 37000 | 192 | 3.0 | 7.2 | 76 |
30500 | 224 | |||||
25200 | 243 | |||||
720 | 33700 | 120 | 2.2 | 5.8 | 73 | |
29500 | 148 | |||||
25000 | 168 | |||||
560 | 25300 | 97 | 1.1 | 3.9 | 69 | |
22600 | 112 | |||||
19540 | 120 | |||||
1000 | 960 | 54100 | 238 | 5.5 | 12.5 | 80 |
47250 | 272 | |||||
40950 | 301 | |||||
720 | 48300 | 134 | 3.0 | 7.7 | 75 | |
42000 | 159 | |||||
36750 | 174 | |||||
560 | 29500 | 105 | 1.5 | 5.1 | 71 | |
25400 | 119 | |||||
21500 | 126 |

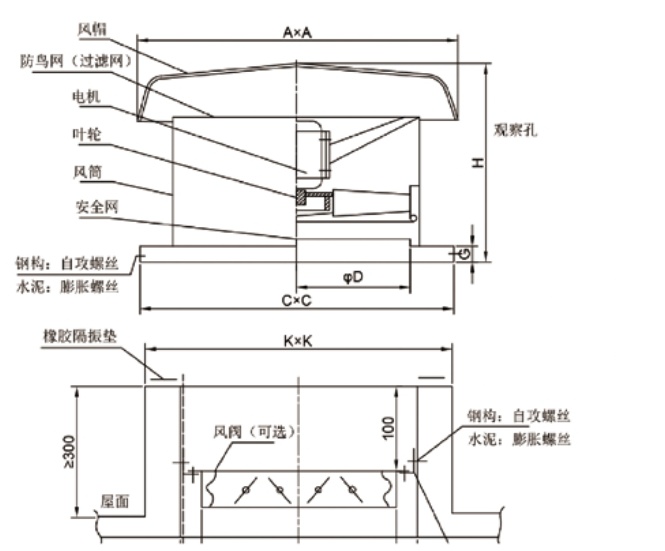

四、 RFW系列低噪声方形轴流式屋顶风机外型尺寸
尺寸 型号 | A (mm) | D (mm) | C (mm) | G (mm) | H (mm) | 泛水外沿尺寸K(mm) | 屋顶开洞尺寸M(mm) | 风阀尺寸N(mm) | 不含电机重量(mm) |
300 | 600 | 308 | 505 | 40 | 500 | 500 | 370 | 360 | 16 |
400 | 750 | 410 | 605 | 40 | 570 | 600 | 470 | 460 | 22 |
500 | 900 | 510 | 705 | 50 | 630 | 700 | 570 | 560 | 32 |
560 | 1050 | 570 | 755 | 50 | 630 | 750 | 620 | 610 | 40 |
630 | 1200 | 640 | 875 | 60 | 770 | 870 | 720 | 710 | 49 |
710 | 1350 | 720 | 905 | 60 | 790 | 900 | 750 | 740 | 60 |
800 | 1350 | 815 | 1030 | 60 | 890 | 1020 | 870 | 860 | 69 |
900 | 1650 | 915 | 1150 | 70 | 980 | 1140 | 970 | 960 | 90 |
1000 | 1650 | 1015 | 1250 | 70 | 1100 | 1240 | 1070 | 1060 | 94 |
注:表中C、 K、 M、N可以按用户需求加工成圆形
功率 (kW) | 电机重量(kg) | ||||
2800(r/min) | 1450(r/min) | 960(r/min) | 720(r/min) | 560(r/min) | |
0.06 | / | 4 | / | / | / |
0.25 | / | / | 8.5 | 11 | / |
0.37 | 7 | / | 11 | / | / |
0.55 | / | 10 | / | 20 | 38 |
0.75 | 10.5 | / | 16.5 | 33 | 40 |
1.1 | / | 17 | 19.5 | 35 | 45 |
1.5 | / | / | 33 | 41 | 62 |
2.2 | / | 34 | 41 | 61 | / |
3 | / | / | 63 | 79 | / |
5.5 | / | / | 112 | / | / |
