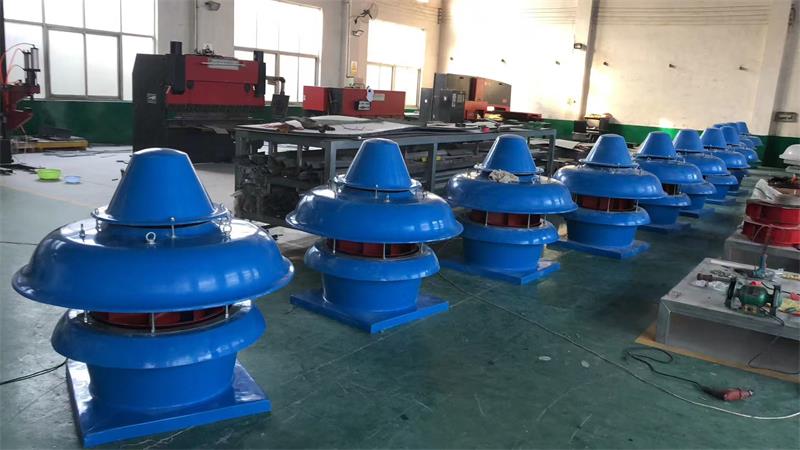

RTC系列低噪声离心式(消防排烟)屋顶风机


本系列风机机号按叶轮直径分有300、425、500、575、675、750、900、1000,共8种规格,风量自1275m3/h至55215m3/h,最高静压达650Pa。

风机由叶轮、电机、机壳、风帽、集流器、固定支架、传动装置、风阀等部件组成。

一、产品特色

1、风机叶轮:引进先进技术经过优化设计的高、低压铝合金叶轮,该叶轮的前盘、后盘、叶片经冲压下料,模压成型等多道工序加工,结构紧凑且具有风量大、噪声低、高效率等特点。

2、风机配套电机:用防护等级IP54、绝缘等级F级电机,如配绝缘等级为H级,产品可在300℃ /45min高温环境下连续运行;另也可配防爆电机、双速电机和变频电机。

3、机壳:本风机整体结构强度按50m/s极端室外风速的条件进行设计。风机采用铝合金材质,经拉伸、卷边等加工,在保障风机足够强度的前提下,提高了风机外形的美观,减轻了风机的自重,降低了对屋顶基础的强度要求,且抗风能力较好。

4、风帽:采用优质铝合金制造,整体拉伸成型,并经卷边处理。重量轻,强度高,风阻小。

5、集流器:采用优质合理的设计,一次成形工艺,使叶轮导流口与进风口充分吻合,有效控制气流组织,符合流体力学的双曲线型进风口,大大降低入口噪声,提高风机效率。

6、固定支架:数控下料、成型,多工位数控冲床加工固定孔,安装方便。

7、传动装置:本系列风机采用皮带传动、直联两种形式。

8、风阀:采用重力自动关闭式或电动驱动启闭式。重力自动关闭式风阀框架材质为热镀锌板,百叶材质为铝合金;电动驱动启闭式风阀叶片采用铝合金保温型百叶制造,防结露,防气流倒灌,尤其适合北方严寒地区使用。排烟、通风二用,可选配排烟防火阀,风机、排烟防火阀均已通过国家消防产品型式试验。

9、安装维护:电机防护罩采用扣襻固定结构,操作方便,省时省力。

10、运转平稳:本风机的转动惯量小,平衡品质优,平衡品质达到IS01940标准的G2.5平衡品质等级水平。整机经过机械运转试验、振动试验和气动性试验,以保证达到运行平稳、可靠的要求,有效延长风机的使用寿命,降低噪音,减小振动。

注:性能参数表中关于风机的转速为: 460r/min,560r/min, 720r/min, 960r/min, 1450r/min传动方式可以采用电机直联。

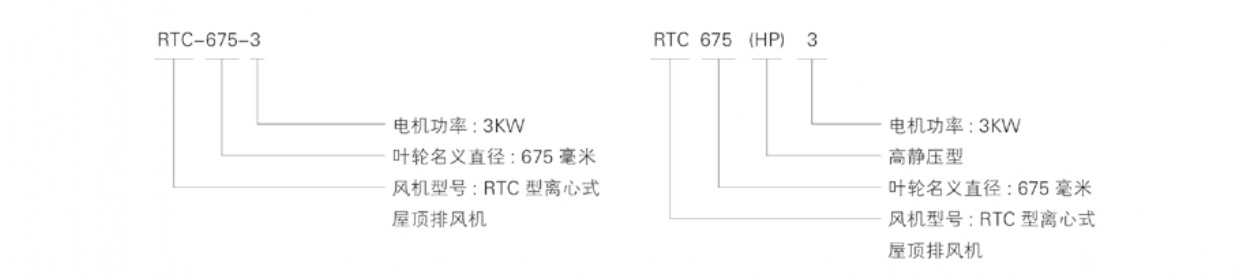

二、命名规范

为了能够清楚完整地描述风机的主要信息,下面对风机命名方法做详细解释:


三、风机选型

1、本系列风机只限于输送不含固体颗粒(不大于150mg/m3)的气体

2、风机声压级测试:风机入口1.5m处测量。

3、同机号风机,在满足风量、风压条件下,也可制作成轴流式屋顶风机。

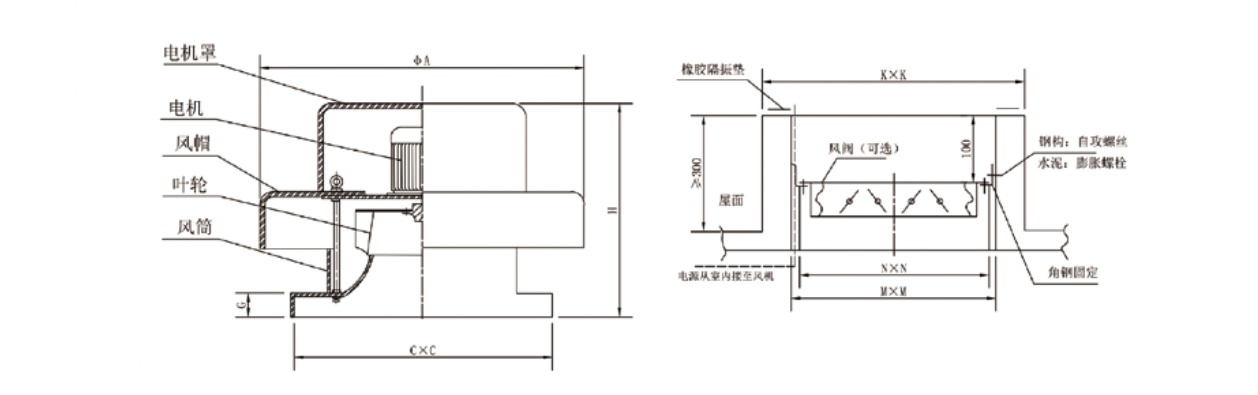

四、RTC系列低噪声离心式(消防排烟)屋顶风机外形结构图及安装尺寸


尺寸型号	A（mm）	C（mm）	G(mm)	H(mm)	泛水外沿尺寸K(mm)	屋顶开洞尺寸M(mm)	风阀尺寸N(mm)	不含电机重量(mm)
300	530	500	50	600	500	370	360	17
425	710	600	50	720	600	470	460	30
500	820	700	50	830	700	570	560	35
575	930	750	50	920	750	620	610	41
675	1080	870	50	970	870	720	710	67
750	1180	900	60	1030	900	750	740	71
900	1420	1150	60	1170	1140	970	960	82
1000	1570	1250	60	1260	1240	1070	1060	91

注:表中C、 K、 M、N可以按用户需求加工成圆形

功率(kW)	电机重量(kg)				额定电流(A)
功率(kW)	2800(r/min)	1450(r/min)	960(r/min)	720(r/min)	2800(r/min) A	1450(r/min) A	960(r/min) A	720(r/min) A
0.18	14	13.5	14	16	0.5	0.6	0.8	0.9
0.25	14.5	14	14.5	17	0.7	0.8	0.9	1.2
0.37	15	14.5	16	24	1.0	1.1	1.3	1.5
0.55	15.5	15	17	28	1.4	1.6	1.8	2.2
0.75	15	16	22	30	1.8	2.0	2.3	2.4
1.1	16	21	24	32	2.6	2.9	3.2	3.3
1.5	21	23	32	40	3.4	3.7	3.9	4.4
2.2	24	33	41	64	4.9	5.2	5.6	6.0
3	33	35	63	78	6.3	6.8	7.4	7.9
4	41	41	72	105	8.1	8.8	9.9	10.3
5.5	63	65	81	115	11.0	11.8	12.9	13.6
7.5	70	76	118	145	14.9	15.6	16.9	17.8
11	110	118	145	160	21	22	24	25

五、 RTC系列低噪声离心式(消防排烟)屋顶风机性能参数

机号 No	风量 (m³/h)	静压 (Pa)	功率 (kw)	转速 (r/min)	噪声dB(A)
300	1530	30	0.18	830	50
	1275	60		830	49
	1790	30		960	53
	1590	60			52
	1335	90			52
	2220	60		1170	59
	1825	125			58
	1520	150			58
	2470	60		1290	62
	2150	125			61
	1965	150			61
	1730	180			60
	2890	60	0.25	1450	66
	2775	90			66
	2650	125			65
	2365	180			63
	1790	250			63
	2965	90		1560	67
	2860	125			66
	2588	180			66
	2270	250			65
	1750	310			65
	3195	90	0.38	1640	68
	3050	125			68
	2835	180			67
	2573	250			67
	2225	310			66
	3340	90		1730	68
	3190	150			68
	2830	250			68
	2530	310			67
	2220	375			66
425	2640	60	0.18	720	55
	1850	90	0.18	720	54
	3820	60	0.25	870	61
	3400	90			60
	3010	125			59
	4330	60	0.37	960	63
	3940	90			63
	3540	125			62
	4745	60		1030	65
	4515	90			65
	4100	125			64
	3150	180			63

机号 No	风量 (m³/h)	静压 (Pa)	功率 (kw)	转速 (r/min)	噪声dB(A)
425	4920	90	0.55	1110	66
	4600	125			66
	3875	180			65
	3420	210			64
	5360	90		1180	68
	5088	125			67
	4480	180			67
	4080	210			66
	3577	250			65
	6035	60	0.75	1250	70
	5795	90			69
	5540	125			69
	5002	180			68
	4346	250			67
	6750	60		1450	73
	6295	125			70
	5842	180			69
	5570	210			69
	4598	310			67
	3654	375			66
500	5260	30	0.25	600	57
	4646	60			56
	3680	90			54
	6050	60	0.37	720	60
	5480	90			59
	4730	125			58
	6600	60	0.55	770	62
	6130	90			62
	5540	125			61
	7170	90	0.75	860	64
	6720	125			63
	5440	180			62
	8685	60	1.1	960	68
	8320	90			68
	7975	125			67
	7077	180			66
	5708	250			65
	9355	60		1030	70
	8990	90			69
	8670	125			69
	6895	250			67
	6188	310			67
	10015	60	1.5	1090	71
	9645	90			71
	9345	125			71
	8685	180			70
